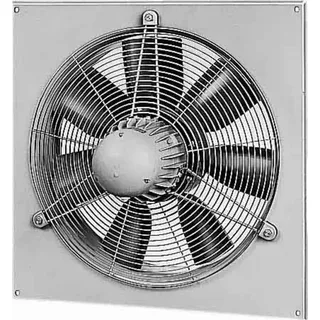

Helios Ventilatoren HQW 355/4 EX Axialventilator

Post/DHL, UPS, GLS, DPD, Hermes

HELIOS HQW 355/4 EX - EXPLOSIONSGESCHÜTZTER AXIALVENTILATOR Der Helios HQW 355/4 EX ist ein einphasiger Axialventilator, konzipiert für den sicheren Einsatz in explosionsgefährdeten Bereichen der Zonen 1 und 2 gemäß ATEX-Richtlinien (II 2G). Er bietet eine robuste Bauweise, Leistung und geräuscharmen Betrieb für die Luftbewegung in anspruchsvollen Umgebungen. VORTEILE DES PRODUKTS - ATEX-konformer Explosionsschutz: Bietet hohe Sicherheit in sensiblen Umgebungen, zertifiziert nach den Richtlinien für Gas-Ex-Zonen 1 und 2. - Geräuscharmer und vibrationsarmer Betrieb: Unterstützt ein angenehmes Arbeitsklima durch präzise dynamische Wuchtung nach Gütestufe G 6.3 (VDI 2060 und DIN ISO 1940) und hochwertige Kugellager. - Hoher Wirkungsgrad: Ermöglicht effiziente Luftförderung bei geringem Energieverbrauch, optimiert durch das aerodynamische Laufraddesign mit 5 Thermoplast-Schaufeln. - Langlebige und wartungsarme Konstruktion: Robuste Materialien wie verzinktes Stahlblech und gedichtete Kugellager tragen zu einer langen Lebensdauer bei. - Vielseitige Einsatzmöglichkeiten: Betriebstemperaturen von -20 °C bis +40 °C und Korrosionsbeständigkeit ermöglichen den Einsatz in verschiedenen industriellen und gewerblichen Anwendungen. PRODUKTDETAILS DIREKT ANGETRIEBENES LAUFRAD Das Laufrad mit 5 Thermoplast-Schaufeln wird direkt angetrieben. Dies ermöglicht einen kompakten Aufbau und einen hohen Wirkungsgrad. Übertragungsverluste werden minimiert und die Betriebssicherheit durch einen vibrationsarmen Lauf erhöht. Der hohe Wirkungsgrad und das niedrige Betriebsgeräusch tragen zur Wirtschaftlichkeit und einem angenehmen Arbeitsumfeld bei. ROBUSTE EINBAUPLATTE UND DÜSE Die quadratische Einbauplatte mit angeformter Düse aus verzinktem Stahlblech ermöglicht eine einfache und stabile Installation an Wänden. Die Verwendung von verzinktem Stahlblech bietet Korrosionsschutz. Diese Konstruktion trägt zur Langlebigkeit des Ventilators und seiner Beständigkeit gegenüber anspruchsvollen Umgebungsbedingungen bei. EX-GESCHÜTZTER KONDENSATORMOTOR Der Einphasen-Wechselstrom-Kondensator-Motor in geschlossener Bauweise ist wartungsarm und speziell für explosionsgefährdete Bereiche konzipiert. Er entspricht der Schutzart IP 55 und der Isolierklasse F. Gedichtete, geräuscharme Kugellager mit Langzeitschmierung gewährleisten einen zuverlässigen und leisen Dauerbetrieb. TECHNISCHE SPEZIFIKATIONEN LEISTUNGSDATEN - Volumenstrom (bei 0 Pa): 2940 m3/h - Max. Druckerhöhung: 89 Pa - Drehzahl: 1370 1/min - Aufgenommene Leistung: 0,18 kW - Gewicht: 9,5 kg - Schalleistung: 75 dB(A) - Nenndurchmesser Kanal: 355 mm - Fördermitteldichte: 1,2 kg/m3 ELEKTRISCHE DATEN - Spannung: 230 Volt (Einphasen-Wechselstrom) - Stromaufnahme: 1,25 Amp - Frequenz: 50 Hz - Isolierklasse: F - Schutzart: IP 55 (Schutz gegen Staub und Strahlwasser) EXPLOSIONSSCHUTZ UND ANWENDUNGSBEREICH - Fördermitteltemperatur: max. 40 °C - Einsetzbarer Temperaturbereich: -20 °C bis +40 °C - Oberflächenwiderstand: < 1 GOhm - Explosionsschutz: ATEX II 2G (Gemäß Richtlinie 94/9/EG) - Gerätegruppe: II (Für Nicht-Bergbau-Anwendungen) - Ex-Zone Gas: 1, 2 (Einsatz in Zone 1 und 2) - Temperaturklasse: T1 - T3 (Definiert max. Oberflächentemperatur) - Einbauort: Wand (Optimiert für Wandmontage) EINSATZBEREICHE UND ANWENDUNGSSZENARIEN Der Helios HQW 355/4 EX ist geeignet für Belüftungsaufgaben in Umgebungen, die aufgrund von brennbaren Gasen oder Dämpfen als explosionsgefährdet eingestuft sind. Typische Anwendungen umfassen: - Belüftung chemischer Lager oder Labore, in denen das Risiko von entflammbaren Gasen besteht. - Absaugung in Lackierereien oder Produktionsstätten, die mit Lösungsmitteln arbeiten und eine ATEX-konforme Entlüftung erfordern. - Einsatz in industriellen Anlagen mit Prozessabläufen, die eine zuverlässige und sichere Luftzirkulation benötigen. HERSTELLER UND QUALITÄT Der Helios HQW 355/4 EX wird von Helios Ventilatoren hergestellt, einem Unternehmen für Lüftungstechnik. Die Produkte von Helios erfüllen relevante nationale und internationale Normen, insbesondere im Bereich des Explosionsschutzes gemäß ATEX-Richtlinien. Der Helios HQW 355/4 EX bietet eine sichere und zuverlässige Lösung für explosionsgefährdete Bereiche.

Beschreibung: Helios HQW 355/4 EX Wandventilator Helios Ventilatoren Axial-Hochleistungsvent. 1-PH HQW 355/4 EX Axial-Hochleistungsventilator quadratische Einbauplatte, Einströmdüse, direkt angetrieben, explosionsgeschützt gemäß ATEX. Quadratische Einbauplatte mit angeformter Düse aus verzinktem Stahlblech. Laufrad mit 5 Schaufeln aus Thermoplast. Hoher Wirkungsgrad, niedriges Betriebs- geräusch. Vibrationsfreier Lauf durch dynamische Wuchtung nach Gütestufe G 6.3 VDI 2060 und DIN ISO 1940. Einsetzbar im Bereich von -20 °C bis +40 °C. Oberflächen- widerstand geringer als 1 GOhm. Einphasen-Wechselstrom-Kondensator-Motor geschlossene Bauweise, wartungsfrei, gedichtete, geräuscharme Kugellager mit Langzeitschmierung. Ex-Ausführung gemäß ATEX. Technische Daten: 2021 Energieeffizienzklasse: n.rel Betriebsspannung: 230 V Weitere technische Daten: Frequenz: 50 Hz Luftmenge unbelastet: 2940 m3/h Mediumtemperatur: -30..

Post/DHL, UPS, Trans-o-Flex, Spedition

Axial-Hochleistungsventilator quadratische Einbauplatte, Einströmdüse, direkt angetrieben, explosionsgeschützt gemäß ATEX. Quadratische Einbauplatte mit angeformter Düse aus verzinktem Stahlblech. Laufrad mit 5 Schaufeln aus Thermoplast. Hoher Wirkungsgrad, niedriges Betriebs- geräusch. Vibrationsfreier Lauf durch dynamische Wuchtung nach Gütestufe G 6.3 VDI 2060 und DIN ISO 1940. Einsetzbar im Bereich von -20 °C bis +40 °C. Oberflächen- widerstand geringer als 1 GOhm. Einphasen-Wechselstrom-Kondensator-Motor geschlossene Bauweise, wartungsfrei, gedichtete, geräuscharme Kugellager mit Langzeitschmierung. Ex-Ausführung gemäß ATEX.
