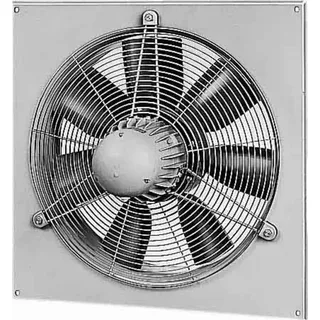

Helios Ventilatoren HQD 400/6 Axialventilator

Post/DHL, UPS, GLS, DPD, Hermes

Helios HQD 400/6 Axialventilator ? Effiziente und Leise Belüftung Der Helios HQD 400/6 ist ein leistungsstarker Axialventilator, entwickelt für anspruchsvolle Be- und Entlüftungsaufgaben. Er kombiniert robuste Technik mit einem vibrationsarmen und geräuscharmen Betrieb, wodurch er sich für industrielle sowie geräuschsensible Umgebungen eignet, die eine zuverlässige Luftstromregulierung erfordern. EIGENSCHAFTEN UND VORTEILE - Hoher Wirkungsgrad: Ermöglicht effektiven Luftaustausch bei geringem Energieverbrauch. - Niedriges Betriebsgeräusch: Optimierte Konstruktion und gedichtete Kugellager tragen zu einem geräuscharmen Betrieb bei. - Vibrationsfreier Lauf: Garantiert durch präzise dynamische Wuchtung nach Gütestufe G 6.3 (VDI 2060 und DIN ISO 1940). - Drehzahlsteuerbar: Flexible Anpassung des Volumenstroms durch Spannungsreduzierung des Drehstrom-Kurzschlussläufer-Motors. - Wartungsfrei: Gedichtete Kugellager mit Langzeitschmierung und eine geschlossene Bauweise minimieren den Wartungsaufwand. - Robuste Bauweise: Die quadratische Einbauplatte aus zweifach lackiertem, verzinktem Stahlblech gewährleistet Langlebigkeit. PRODUKTDETAILS Konstruktion Der HQD 400/6 ist ein Axial-Hochleistungsventilator mit einer quadratischen Einbauplatte und einer angeformten Einströmdüse. Diese Bauweise ermöglicht eine einfache und stabile Installation und fördert eine effiziente Luftführung. Die Konstruktion besteht aus zweifach lackiertem, verzinktem Stahlblech in Papyrusweiß, was Langlebigkeit und Widerstandsfähigkeit unter verschiedenen Betriebsbedingungen sichert. Motor Der Ventilator wird von einem direkt angetriebenen Drehstrom-Kurzschlussläufer-Motor angetrieben. Dies sorgt für eine leistungsstarke und zuverlässige Performance. Der Motor ist durch Spannungsreduzierung drehzahlsteuerbar und verfügt über Thermokontakte zum Schutz vor Überhitzung. Er ist von geschlossener Bauweise, wartungsfrei und mit gedichteten, geräuscharmen Kugellagern mit Langzeitschmierung ausgestattet. Laufrad Das Laufrad des HQD 400/6 besteht aus 7 Schaufeln aus hochwertigem Thermoplast. Dieses Material trägt zum hohen Wirkungsgrad und niedrigen Betriebsgeräusch des Ventilators bei. Die spezielle Formgebung der Schaufeln optimiert den Luftstrom für effektive Förderung bei minimaler Geräuschentwicklung. TECHNISCHE SPEZIFIKATIONEN Leistungsdaten - Volumenstrom bei 0 Pa: 2620 m3/h - Maximale Druckerhöhung: 40 Pa - Fördermitteldichte: 1,2 kg/m3 (Standardwert für Luft) - Fördermitteldtemperatur: 60/40 °C (Breiter Einsatzbereich) - Drehzahl: 950 1/min (Optimiert für Effizienz und Geräuscharmut) - Aufgenommene Leistung: 0,089 kW (Energieeffizient) - Gewicht: 13 kg - Schalleistung: 66 dB(A) (Geringe Lärmemission) - Schalldruck in 4m: 46 dB(A) (Leiser Betrieb in Entfernung) Elektrische Daten - Spannung: 400 Volt (Drehstrom) - Stromaufnahme: 0,28 Ampere - Frequenz: 50 Hz - Isolierklasse: B - Schutzart: IP 55 (Schutz gegen Staub und Strahlwasser) Abmessungen und Materialien - Nennweite: 400 mm - Gehäusematerial: Verzinktes Stahlblech (zweifach lackiert, Papyrusweiß) - Laufradmaterial: Thermoplast (7 Schaufeln) EINSATZBEREICHE UND ANWENDUNGSSZENARIEN Der Helios HQD 400/6 ist vielseitig einsetzbar für Lüftungsaufgaben, bei denen hohe Volumenströme bei moderaten Drücken benötigt werden. Typische Anwendungen umfassen: - Industrielle Lüftungssysteme: Zur Be- und Entlüftung von Produktionshallen, Werkstätten und Lagerbereichen, wo eine effiziente Luftzirkulation notwendig ist. - Gewerbliche Gebäude: Für Gastronomiebetriebe, Veranstaltungsräume oder Büros, die einen niedrigen Geräuschpegel erfordern und gleichzeitig eine hohe Luftaustauschrate benötigen. - Rauch- und Wärmeabzug: Geeignet für Systeme, die im Brandfall eine schnelle und zuverlässige Abführung von Rauch und Wärme gewährleisten müssen. HERSTELLER UND QUALITÄT Helios Ventilatoren steht für hohe Qualitätsstandards und technische Kompetenz in der Lüftungstechnik. Der HQD 400/6 wird nach strengen Standards gefertigt, was seine Langlebigkeit und zuverlässige Performance sichert. Die Verwendung hochwertiger Materialien wie verzinktes Stahlblech und Thermoplast, kombiniert mit präziser dynamischer Wuchtung und wartungsfreien Kugellagern, unterstreicht den Qualitätsanspruch von Helios.

Beschreibung: Helios HQD 400/6 TK Wandventilator Helios Ventilatoren Axial-Hochleistungsvent. 3-PH HQD 400/6 TK Axial-Hochleistungsventilator mit quadratischer Einbauplatte, Einströmdüse, direkt angetrieben. Quadratische Einbauplatte mit angeformter Düse aus verzinktem Stahlblech, zweifach lackiert, Farbe papyrusweiß. Laufrad mit 7 Schaufeln aus Thermoplast. Hoher Wirkungsgrad, niedriges Betriebs- geräusch. Vibrationsfreier Lauf durch dynamische Wuchtung nach Gütestufe G 6.3 VDI 2060 und DIN ISO 1940. Drehstrom-Kurzschlußläufer-Motor durch Spannungsreduzierung Drehzahl steuerbar, Thermokontakte, geschlossene Bauweise, wartungsfrei, gedichtete, geräuscharme Kugellager mit Langzeitschmierung. Technische Daten: 2021 Energieeffizienzklasse: n.rel Betriebsspannung: 400 V Weitere technische Daten: Ausführung: Be- und Entlüftung Drehzahl: 950 1/min Fördermitteltemperatur: -30..

Post/DHL, UPS, Trans-o-Flex, Spedition

Axial-Hochleistungsventilator mit quadratischer Einbauplatte, Einströmdüse, direkt angetrieben. Quadratische Einbauplatte mit angeformter Düse aus verzinktem Stahlblech, zweifach lackiert, Farbe papyrusweiß. Laufrad mit 7 Schaufeln aus Thermoplast. Hoher Wirkungsgrad, niedriges Betriebs- geräusch. Vibrationsfreier Lauf durch dynamische Wuchtung nach Gütestufe G 6.3 VDI 2060 und DIN ISO 1940. Drehstrom-Kurzschlußläufer-Motor durch Spannungsreduzierung Drehzahl steuerbar, Thermokontakte, geschlossene Bauweise, wartungsfrei, gedichtete, geräuscharme Kugellager mit Langzeitschmierung.
